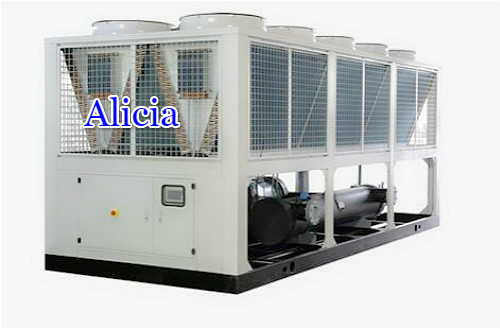

Présentation du produit pour les refroidisseurs d'eau à vis
Les refroidisseurs d'eau à vis industriels équipés de compresseurs à vis sont appelés refroidisseurs à vis. les refroidisseurs à vis sont de deux types : les refroidisseurs à vis refroidis par eau et les refroidisseurs à vis refroidis par air .
La différence entre les refroidisseurs à vis refroidis par eau et les refroidisseurs à vis refroidis par air :
Les refroidisseurs industriels à vis et à refroidissement par eau n'ont pas de ventilateurs sur le dessus et doivent fonctionner avec des tours de refroidissement qui peuvent refroidir le condenseur du refroidisseur.
Les refroidisseurs industriels à compresseur à vis de refroidissement par air sont équipés de ventilateurs sur le dessus et ont trois types de compresseurs de marque (Hanbell, Bitzer, Refcomp) à choisir.
Spécifications du refroidisseur industriel à vis refroidi par air et de refroidissement :
|
Modèle |
Unité |
AT-50AS |
AT-60AS |
AT-80AS |
|
Capacité frigorifique |
KW |
165 |
176 |
237 |
|
Kcal/heure |
1342072 |
151360 |
203992 |
|
|
La puissance d'entrée |
KW |
37 |
45 |
30X2 |
|
Type de contrôle |
Soupape de détente |
|||
|
Réfrigérant |
R22(R407C) |
|||
|
Compresseur |
Taper |
Vis semi-hermétique |
||
|
Quantité |
1/2/3/4 |
|||
|
Mode de démarrage |
Y-△début |
|||
|
Contrôle de capacité (%) |
0-25-50-75-100 |
|||
|
Pouvoir |
3PH-380V/50HZ (200V/220V/415V 50HZ/60HZ) |
|||
|
Évaporateur |
Taper |
Type de coque et de tube |
||
|
Débit d'eau de refroidissement (m3/h) |
23 |
26 |
26 |
|
|
Diamètre du tuyau d'eau (pouces) |
3'' |
3'' |
4'' |
|
|
Condenseur |
Taper |
Type d'aileron en aluminium à tube de cuivre fileté intérieur à haute efficacité refroidi par air |
||
| Puissance du ventilateur | 4.8 |
9 |
4.8 |
|
| Flux d'air de refroidissement | 51000 |
63000 |
80000 | |
|
Protection de sécurité |
Protection haute et basse pression, protection contre les surcharges, protection contre la surchauffe, protection de séquence de phases, etc. |
|||
|
Dimensions (L*W*H) |
mm |
2400*2250*1880 |
2480*2300*1980 |
2600*2300*1980 |
Images intérieures d'un refroidisseur à vis industriel refroidi par air et de refroidissement
01 Compresseurs semi-hermétiques
▪ Compresseurs semi-hermétiques de marque de renommée mondiale adoptés pour un fonctionnement fiable et efficace à long terme ; ▪ Le compresseur fonctionne sans limite d'étage pour réaliser un ajustement continu et sans étape de la capacité de refroidissement entre 25 % et 100 % de la puissance chargée et maintenir des sorties stables ; ▪ Option : HANBELL, BITZER
compresseur Bitzer Compresseur Hanbell
02 Évaporateur à ailettes en aluminium hydrophile à tube fileté intérieur à haute efficacité refroidi par air
Le type de condenseur est du type à ailettes en feuille d'aluminium hydrophile. La feuille d'aluminium est traitée hydrophile. Grâce à un traitement spécial, une couche hydrophile est appliquée sur la surface. L'eau condensée se répandra rapidement sur la feuille d'aluminium hydrophile et ne se condensera pas en gouttelettes d'eau. Augmentez la zone d'échange thermique, accélérez la vitesse de refroidissement et de chauffage et évitez efficacement le bruit causé par l'eau condensée bloquant le flux d'air.
La matière première de l'échangeur de chaleur est une feuille d'aluminium hydrophile, qui peut augmenter l'efficacité de la réfrigération de 5 %. Il est également anticorrosion et anti-moisissure, n'a aucune odeur et ne provoquera pas l'accumulation de gouttelettes d'eau bloquant l'échange thermique.
L'évaporateur de type coque et tube adopte une conception intérieure en cuivre à bande de roulement, avec une plus grande zone d'échange de chaleur pour une efficacité plus élevée et une optimisation des performances du système.
05
Adoptez un filtre d'angle soudé, l'élément filtrant est un tamis moléculaire importé. Peut filtrer l'eau, l'acide et d'autres impuretés, et facile à remplacer.
06 Détendeur thermique
Le détendeur thermique importé est utilisé pour étrangler et refroidir le liquide super-refroidi à haute pression dans un liquide à basse température et basse pression, et ajuster automatiquement le débit du réfrigérant dans l'évaporateur en fonction de la température d'évaporation, et maintenir un certaine pression pour assurer l'évaporation dans l'évaporateur. taux.
07 Système de commande électrique
Le panneau de commande est un écran tactile LCD, une interface intuitive et hautement automatisée, facile à utiliser, qui permet à l'unité d'ajuster en continu l'énergie de performance entre 25 % et 100 % (ou un réglage d'énergie en continu) pour assurer les performances complètes du compresseur. Jouez et aidez les utilisateurs à réduire au maximum leurs coûts d’exploitation. L'interface du panneau de commande est disponible en deux langues, le chinois et l'anglais.
08 Dispositif de protection de sécurité :
Le système est équipé d'une protection contre les surcharges du moteur, d'une protection contre les courts-circuits, d'une surchauffe, d'une haute pression, d'une basse pression, d'une protection contre le démarrage différé du compresseur, d'une protection contre le débit d'eau et d'autres fonctions, l'unité fonctionne de manière sûre et fiable.
Composition structurelle
Compresseur à vis : Il s'agit du composant principal du refroidisseur. Il utilise généralement un compresseur à double vis semi-fermé, offrant un rendement élevé, une fiabilité élevée, de faibles vibrations et un faible niveau sonore.
Condenseur à air : Il s'agit généralement d'une structure à tubes à ailettes, composée de tubes en cuivre et d'ailettes en aluminium. Un ventilateur à rotor externe permet à l'air de circuler à travers les ailettes afin d'évacuer la chaleur du fluide frigorigène et de le refroidir.
Évaporateur : L'évaporateur tubulaire, couramment utilisé, présente un rendement thermique élevé. Le fluide frigorigène circule à l'intérieur du tube et le fluide frigorigène à l'extérieur de l'enveloppe. Grâce à l'échange thermique, le fluide frigorigène est refroidi.
Dispositif de régulation : Il comprend un détendeur thermique et un détendeur électronique. Le détendeur thermique s’ajuste automatiquement en fonction de la température du fluide frigorigène à la sortie de l’évaporateur, tandis que le détendeur électronique, contrôlé par ordinateur avec précision, offre une précision de réglage supérieure et convient aux scénarios de charge variable.
Système de contrôle : Équipé d’un automate programmable industriel (API) ou d’un micro-ordinateur, il prend en charge l’écran tactile, permet de surveiller l’état de fonctionnement du refroidisseur en temps réel et dispose de multiples fonctions de sécurité, telles que la protection contre les hautes et basses pressions, les surcharges, les pertes de phase et le gel.
Caractéristiques et avantages
Grande capacité de refroidissement : Il peut répondre aux besoins importants en refroidissement des machines de moulage sous pression, en particulier pour les îlots de moulage sous pression de grande taille de 2 000 T et plus, et offre une capacité de refroidissement stable.
Flexibilité d’installation : Il ne nécessite que de l’air pour la dissipation thermique, sans sources d’eau, tours de refroidissement, pompes à eau de refroidissement ni conduites d’eau. Il économise ainsi l’espace d’installation et les ressources en eau. Il est adapté aux zones où l’eau est rare, aux applications extérieures ou aux projets temporaires. Économies d'énergie et réduction de la consommation : Le compresseur à vis offre un réglage continu de 25 à 100 % et ajuste automatiquement son état de fonctionnement en fonction des variations de charge, évitant ainsi le gaspillage d'énergie. De plus, le moteur du ventilateur à conversion de fréquence ajuste la vitesse du vent en fonction de la température ambiante, réduisant ainsi encore la consommation d'énergie.
Contrôle intelligent : Grâce à son système de contrôle PID+PLC et à son écran tactile de 10 pouces, il dispose d'une interface homme-machine conviviale et prend en charge des protocoles complets tels que Modbus-RTU, Profinet, EtherCAT et OPC-UA. Il s'intègre parfaitement aux machines hôtes de grandes marques telles que Haitian, Zhenxiong, Sumitomo, Toshiba, Engel, KraussMaffei, Trumpf, Bystronic, Han's Laser, Huagong, LK et Yizumi, et enregistre les défauts.
Scénarios d'application
Les refroidisseurs à vis refroidis par air pour machines de moulage sous pression sont principalement utilisés dans le processus de moulage sous pression d'alliages d'aluminium-magnésium et d'autres métaux. Ils permettent de refroidir l'huile hydraulique et les moules des machines de moulage sous pression. Le refroidissement de l'huile hydraulique assure le fonctionnement stable du système hydraulique et la précision du contrôle de la pression. Le refroidissement des moules accélère la solidification des pièces moulées, améliore l'efficacité de la production et contribue simultanément à améliorer la qualité de surface et la précision dimensionnelle des pièces moulées, tout en réduisant l'apparition de défauts de moulage tels que les cavités de retrait et la porosité.
